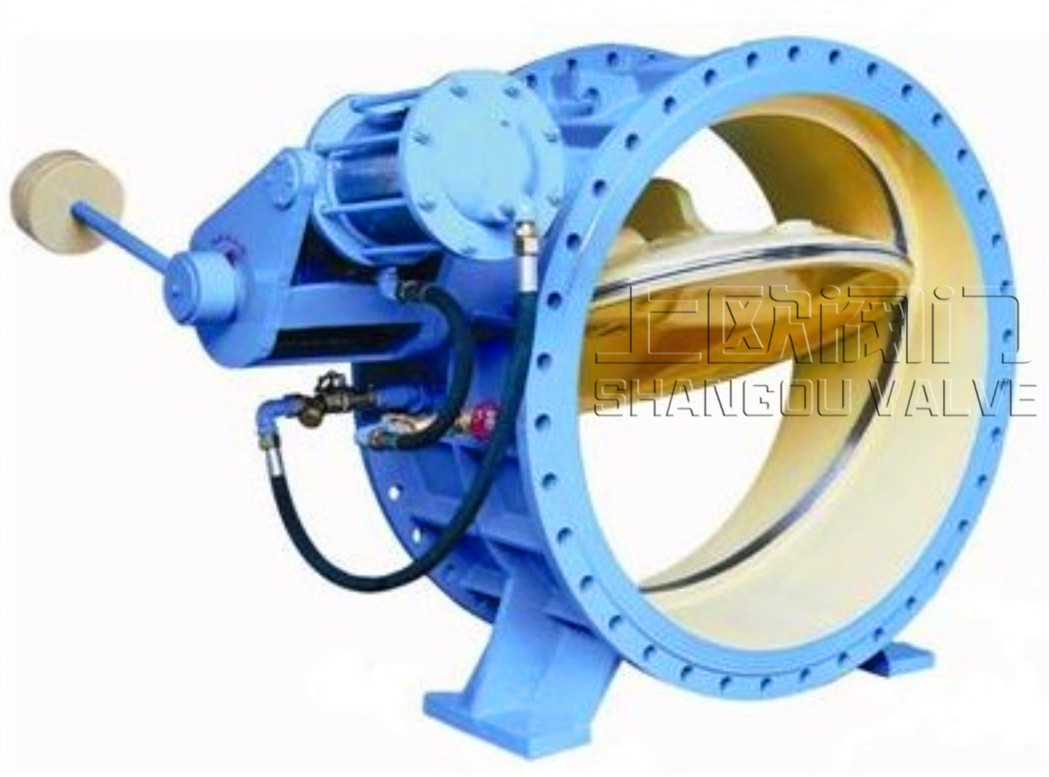

液力自動閥是在消化吸收微阻緩閉止回閥、液控蝶閥、多功能水力控制閥的基礎上，研制而成的水泵控制閥的第四代新產品，它兼具電動閘閥、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，能夠保護水泵及管網系統安全。
液力自動閥主要由閥體、蝶板、調節閥、緩沖液壓缸等組成，外部由調節閥連接。當水泵啟動時，閥板在進口端水力和驅動液壓缸下腔水力作用下緩慢開啟至全開。關閉時介質回流推動閥板和活塞上腔回水壓力的作用下迅速關閉90%截斷大部分水流，再由緩閉液壓缸阻尼進行緩閉，減弱回水壓力的沖擊，消除破壞性水錘。
1、阻力小：采用換向閥控制技術，大閥板開啟度高，阻力小，阻力系數0.3—1.1；
2、體積?。洪y體采用蝶式結構，體積只有同口徑多功能水利控制閥的1/3—1/5；
3、重量輕：重量只有多功能水利控制閥的1/3—1/5；
4、壽命長：采用斜置密封幅，具有密封面磨損自動補償功能，使用壽命大幅延長；
5、自動控制：閥門與水泵通過管內介質連鎖，泵閥聯動，無需人工干預，泵開閥開，泵停閥閉； 6、節能降耗：利用介質壓力驅動，無需外接動力，節能降耗；
7、密封良好：采用軟硬組合雙重密封技術，有效解決了大口徑閥門的密封難題，可長期確保“0”泄漏；
8、啟閉輕松：大閥板采用偏心結構，摩擦力矩小，啟閉輕松；
9、維修方便：控制系統零部件均外于閥體外面，調試簡單，維修方便，可在線檢修。
Hx 0 BF DZ ――
閥體材料：C－碳鋼
公稱壓力：10倍MPa值
密封代號：H為不銹鋼，X為耐磨橡膠
功能代號：1、普通型 2、調節型 3、污水型 4、低壓型5、軸流泵專用閥
零磨損
驅動方式：7―液壓驅動
新世紀液力自動閥代號
浙江上歐閥門有限公司泵閥代號
型號示例：
BFDZ701Hx－10C 浙江上歐生產的鑄鋼材質普通型法蘭連接軟硬復合密封1.0MPa新世紀液力自動閥
|
序號 |
項 目 |
參 數 |
|
1 |
閥門名稱 |
液力自動閥 |
|
2 |
公稱通徑 |
DN150-DN3000 |
|
3 |
公稱壓力(MPa) |
0.6-6.4 |
|
4 |
適用溫度(℃) |
0～80 |
|
5 |
適用介質 |
清水、污水、原水、油品等 |
|
6 |
殼體試驗壓力 |
1.5PN |
|
7 |
密封試驗壓力 |
1.1PN |
|
8 |
最低動作壓力 |
≥0.05MPa |
|
9 |
設計流速 |
1.5-3.0 m/s |
|
10 |
緩開時間 |
1-50秒可調 |
|
11 |
緩閉時間 |
3-150秒可調 |
|
12 |
快關時間 |
1-2秒 |
|
13 |
水錘峰值 |
≤1.5倍水泵出口額定壓力 |
|
14 |
阻力損失 |
≤0.03MPa |
1、具有截流止回、輕載啟泵、消除水錘等功能，一閥頂多閥，節省設備總投資。
2、閥門的啟閉由輸送的介質驅動，與水泵自動聯鎖，無需人員與外力去操作，十分方便。
3、緩開啟泵：啟泵后該閥進口壓力要達到預定值后，閥門才開啟，可減小啟泵電流，確保電機和電控系統安全；
4、節能效果顯著：啟閉件為斜置蝶板式，水流平順，沿程損失與局部損失很小；
5、采用蝶閥結構，有體積小、重量輕的特點，占地空間小，降低土建成本；取消液控蝶閥的電—液控制系統，降低成本而又增加了可靠性和穩定性，減小耗電達到節能的目的。
