當前位置：首頁 > 產品中心 > 旋球閥 > 超耐磨旋球閥 > HRC洛氏硬度60以上超耐磨旋球閥
GWXDF,XQF

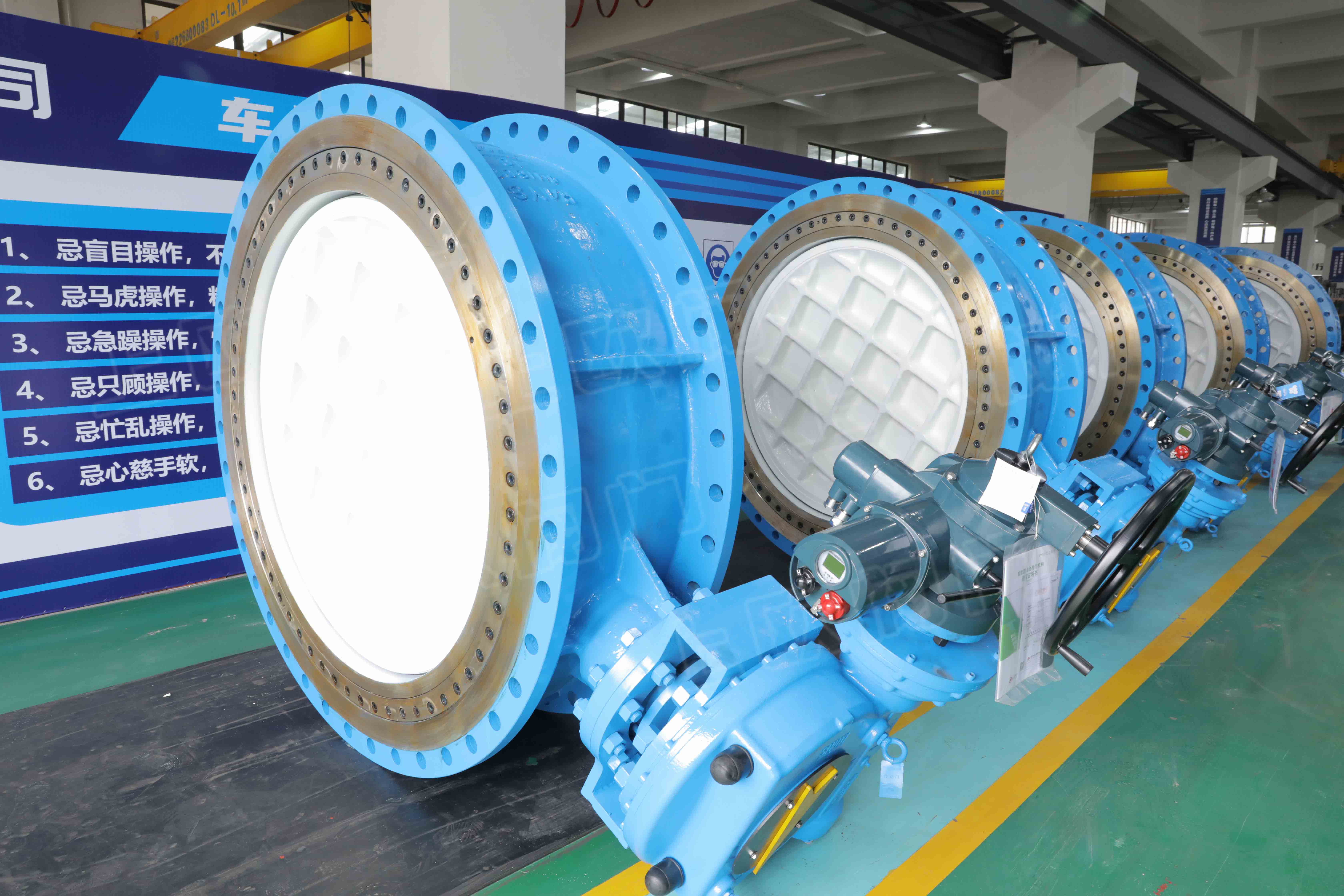

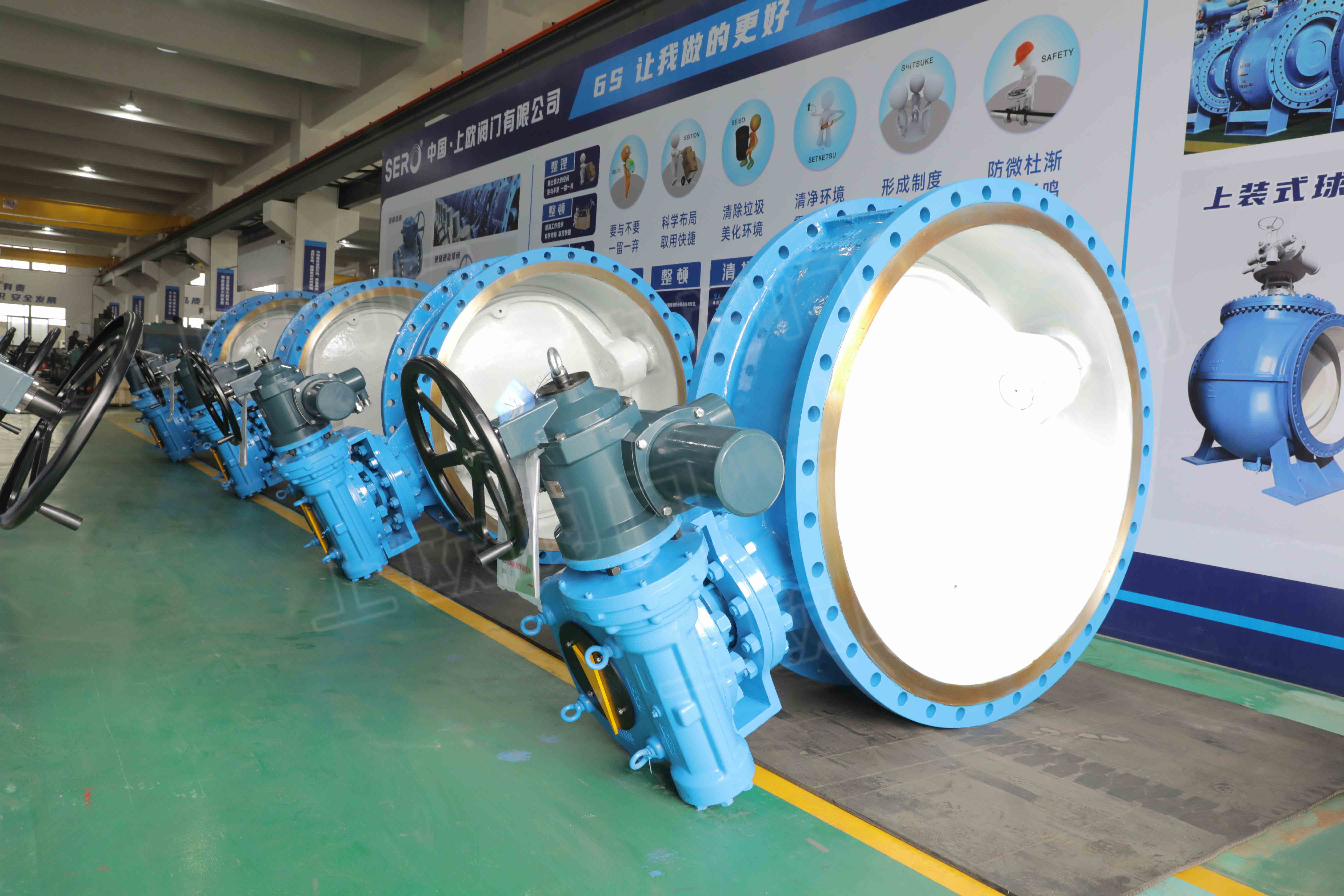

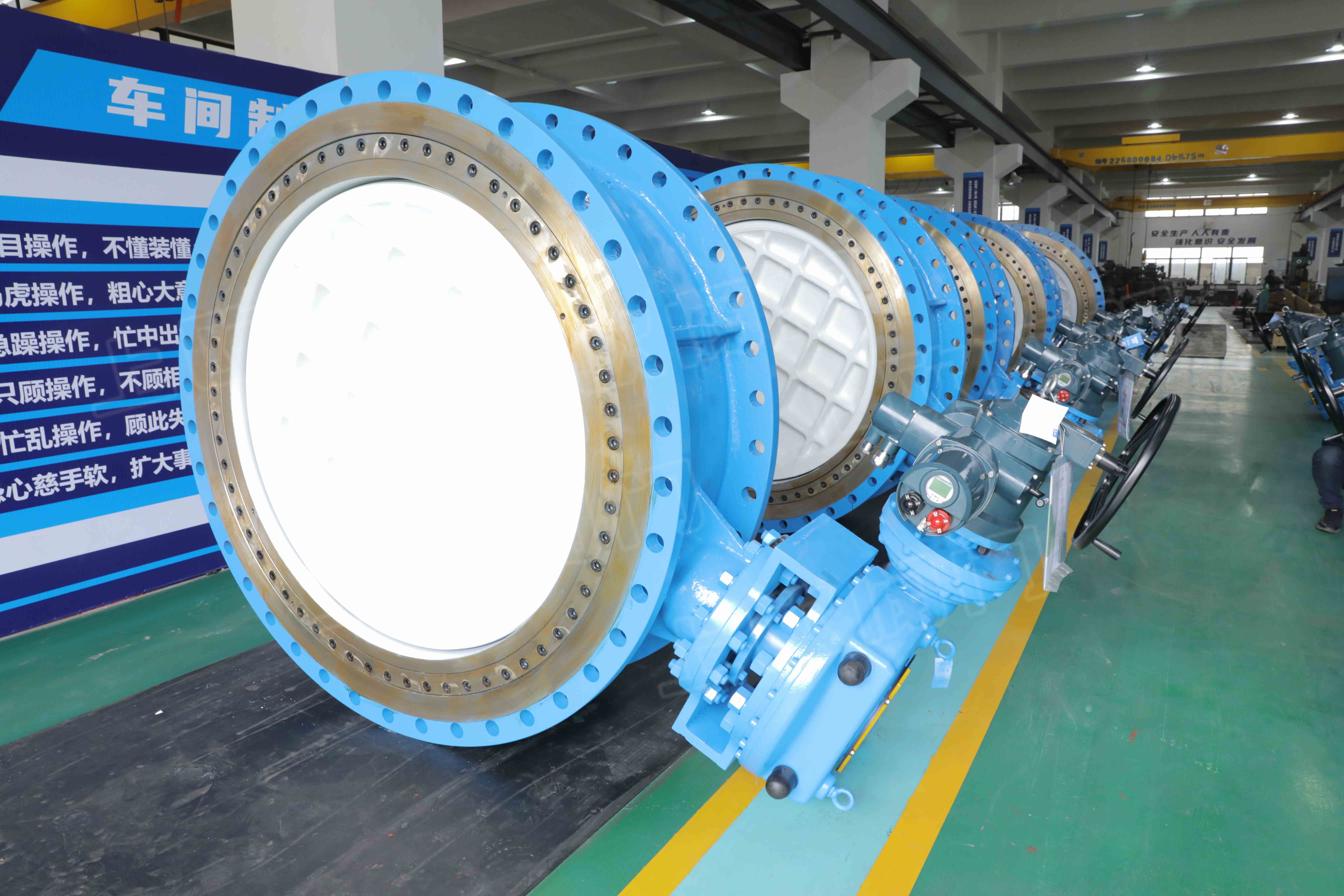

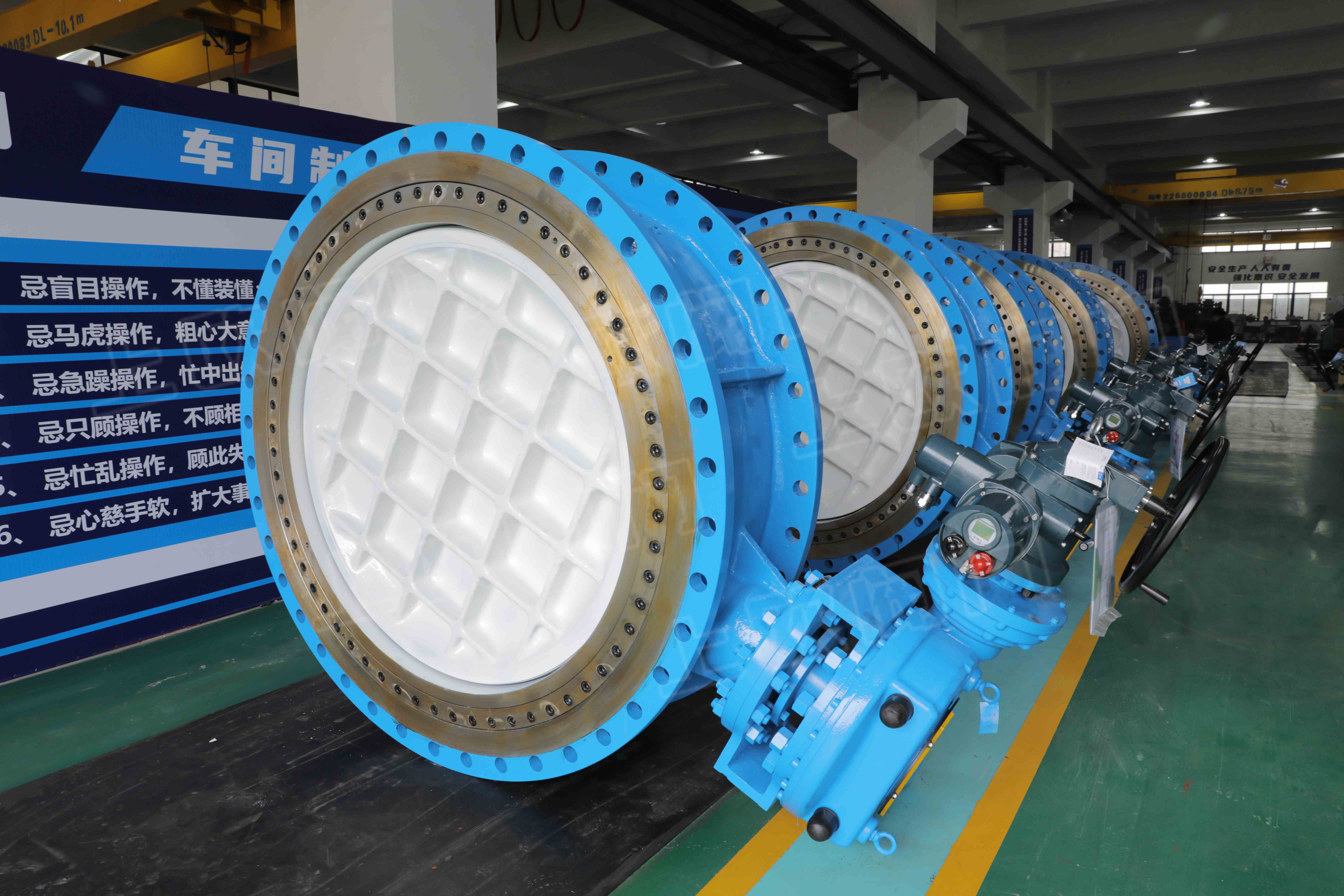

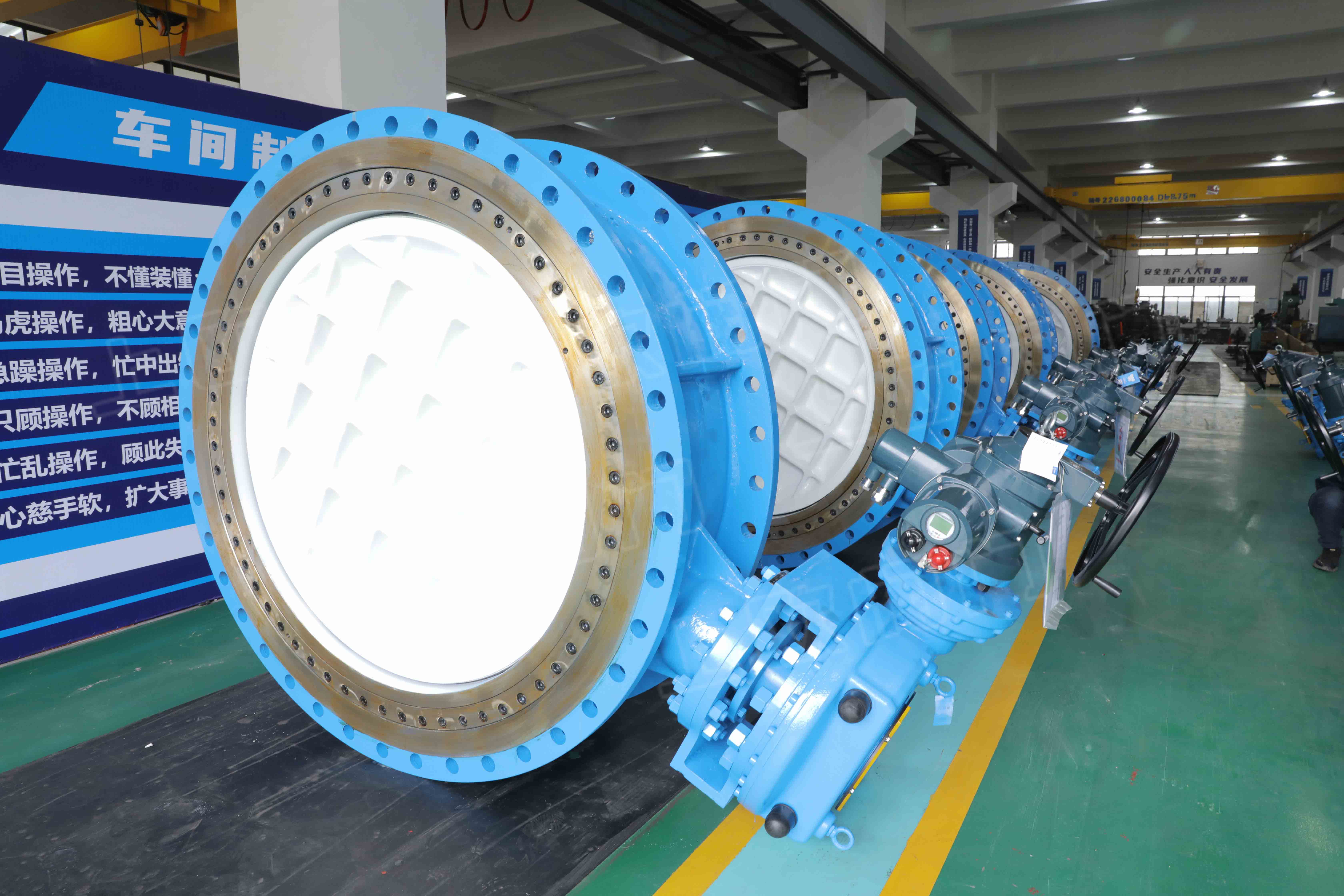

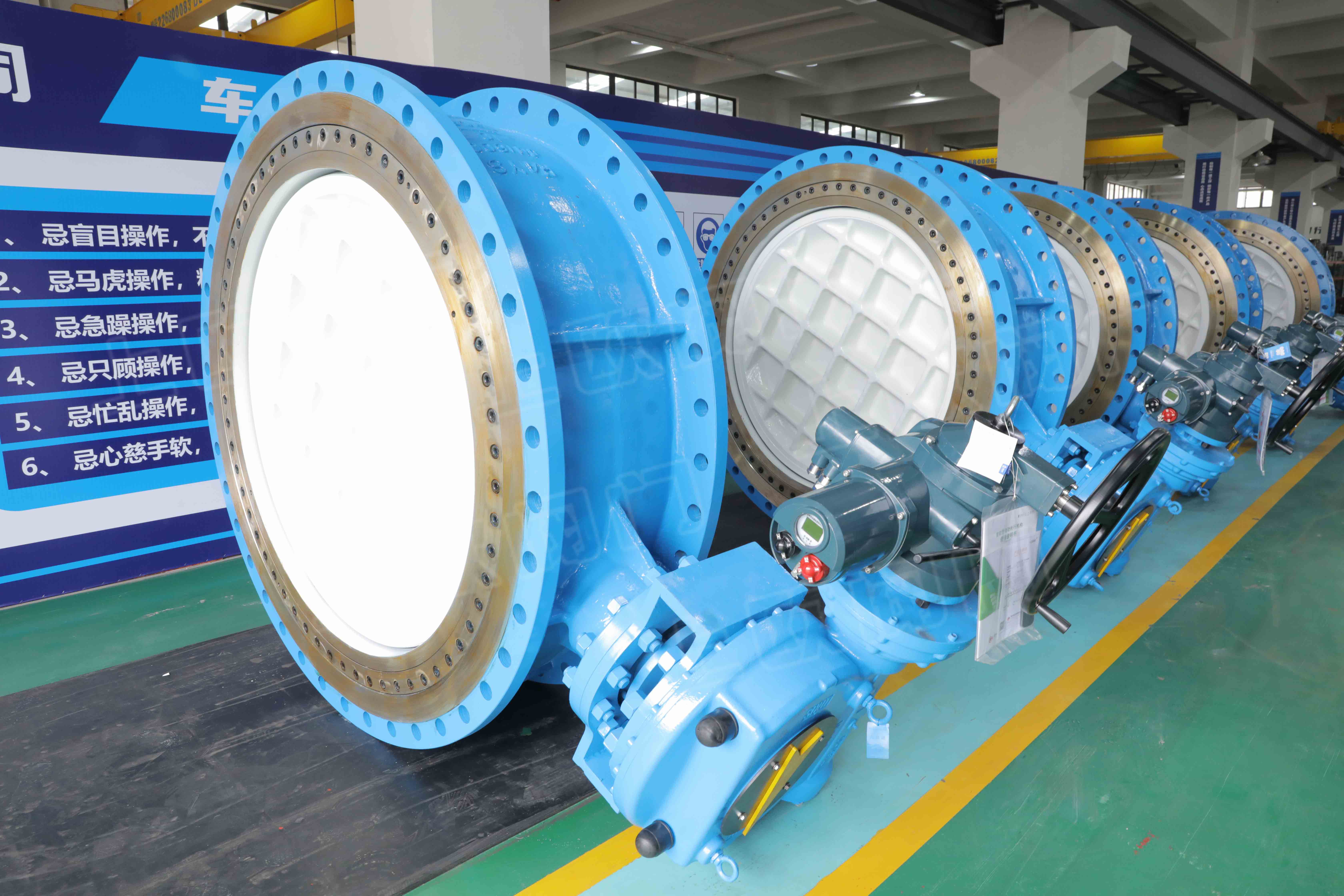

HRC洛氏硬度60以上超耐磨旋球閥是普通旋球閥在選用特殊耐磨材料設計制作后的一種旋球閥，該旋球閥是綜合了蝶閥和偏心半球閥的優點設計而成的一種閥門、其閥芯采用超耐磨材料，HRC洛氏硬度60以上最高可做到HRC120的耐磨球閥、該產品廣泛用于多晶硅、單晶硅、汽化爐等產品上，由于采用了特殊設計、使得該閥門的使用壽命相較于常規旋球閥產品非常長、能多出2-3倍的壽命。
超耐磨旋球閥是一種特殊材料制造的旋球閥，其特點主要包括以下幾個方面：
1. 耐磨性能好：超耐磨旋球閥的閥體和閥芯采用特殊的耐磨材料制造，能夠在高速流動的介質中長時間運行而不受磨損。
2. 耐腐蝕性能好：超耐磨旋球閥的材料具有良好的耐腐蝕性能，能夠承受各種酸、堿等腐蝕介質的侵蝕。
3. 密封性能好：超耐磨旋球閥采用雙重密封結構，能夠有效防止介質泄漏。
4. 耐高溫性能好：超耐磨旋球閥的材料能夠承受高溫環境，適用于高溫介質的流量控制。
5. 使用壽命長：超耐磨旋球閥的材料經過特殊處理，具有較長的使用壽命，能夠在惡劣環境下穩定運行。
HRC洛氏硬度60以上超耐磨旋球閥的工作原理是通過旋轉球體實現流體的開、關和調節控制。旋球閥的閥體內部采用球體結構，球體表面光滑，流體通過時摩擦小，流阻小。
當旋球閥處于關閉狀態時，球體被壓緊在閥座上，實現了完全的密封。當旋球閥處于打開狀態時，球體沿著閥座的軸線旋轉，使得流體可以順暢地通過。
旋球閥還可以通過旋轉球體的角度來調節流量大小。當球體旋轉到一定角度時，流體的通道就會逐漸擴大或縮小，達到流量調節的目的。
總之，旋球閥通過球體旋轉實現流體的開、關和調節控制，具有結構簡單、密封性好、流阻小等優點，廣泛應用于工業、石化、電力等領域的流體控制。
閥芯的密封面為三次曲面，閥座的密封面為1次圓錐面。在密封點處，閥座面實際上是
閥芯三次曲面的切面（見圖），因而其結合十分完美。有適應（中心自動定位重合）和補償磨損功能。因
為轉動中心偏離閥芯幾何中心就有閥芯打開時閥芯實體不斷向后退、向內縮、閥芯關閉時閥芯實體不斷前進、向外脹的實際效果，其功能相當于半球閥、閘閥、截止閥、蝶閥的綜合。
制造標準規范
|
標準內容 |
標準號 |
標準名稱 |
|
法蘭標準 |
GB/T79.1-94 |
整體鋼制管法蘭 |
|
GB/T17241.6-1998 |
整體鑄鐵管法蘭 |
|
|
結構長度標準 |
GB/T1221-2005 |
金屬閥門 結構長度 |
|
壓力試驗標準 |
GB/T13927-1992 |
通用閥門 壓力試驗 |
|
JB/T9092-1999 |
閥門的試驗檢驗 |
|
結構設計標準 |
GB/T12237-1989 |
通用閥門法蘭和對焊連接鋼制球閥 |
|
GB/T12238-1989 |
通用閥門法蘭和對夾連接蝶閥 |
|
|
使用材料標準 |
GB/T12226-1989 |
通用閥門灰鑄鐵件技術條件 |
|
GB/12227-1989 |
通用閥門球墨鑄鐵技術條件 |
|
|
GB/T12229-1989 |
通用閥門碳素鑄件技術條件 |
|
|
GB/T12230-1989 |
通用閥門奧式體鋼鑄件技術條件 |
|
|
GB/T 1047-2005 |
管道元件 DN（公稱尺寸）的定義和選用 |
|
|
GB/T 1048-2005 |
管道元件 PN（公稱壓力）的定義和選用 |
|
|
GB/T 9125-2010 |
管法蘭連接用緊固件 |
|
|
GB/T 12221-2005 |
金屬閥門結構長度 |
|
|
GB/T 12223-2005 |
部分回轉閥門驅動裝置的連接 |
|
|
GB/T 12224-2015 |
鋼制閥門一般要求 |
|
|
GB/T 12230-2005 |
通用閥門不銹鋼鑄件技術條件 |
|
|
GB/T 12228-2006 |
通用閥門碳素鋼鍛件技術條件 |
|
|
GB/T 12229-2005 |
通用閥門碳素鋼鑄件技術條件 |
|
|
GB/T 12238-2008 |
法蘭和對夾連接彈性密封蝶閥 |
|
|
GB/T 13384-2008 |
機電產品包裝通用技術條件 |
|
|
GB/T 13927-2008 |
工業閥門壓力試驗 |
|
|
GB/T 26146-2010 |
偏心半球閥 |
|
|
GB/T 24919-2010 |
工業閥門安裝使用維護一般要求 |
|
|
GB/T 24923-2010 |
普通型閥門電動裝置技術條件 |
|
|
HG/T20592-2009A |
化工部法蘭標準 |
|
|
GB/T12238-2008 |
法蘭和對夾連接彈性密封蝶閥 |
|
|
GB/T12221-2005 |
金屬閥門結構長度 |
GWXDF(3 6 9) 旋球閥 主要連接尺寸PN 1.0MPa
|
公稱通徑 DN(mm) |
L(mm) |
D1 |
D2 |
D3 |
C |
t |
Z-φd |
Z-M |
|
|
短 |
長 |
||||||||
|
50 |
108 |
150 |
160 |
125 |
100 |
16 |
3 |
4-18 |
4-16 |
|
65 |
112 |
170 |
180 |
145 |
120 |
18 |
3 |
4-18 |
4-16 |
|
80 |
114 |
180 |
195 |
160 |
135 |
18 |
3 |
4-18 |
4-16 |
|
100 |
127 |
190 |
215 |
180 |
155 |
20 |
3 |
8-18 |
8-16 |
|
125 |
140 |
200 |
245 |
210 |
185 |
22 |
3 |
8-18 |
8-16 |
|
150 |
140 |
210 |
280 |
240 |
210 |
22 |
3 |
8-23 |
8-20 |
|
200 |
152 |
230 |
335 |
295 |
265 |
22 |
3 |
8-23 |
8-20 |
|
250 |
165 |
250 |
390 |
350 |
320 |
24 |
3 |
12-23 |
12-20 |
|
300 |
178 |
270 |
440 |
400 |
368 |
26 |
4 |
12-23 |
12-20 |
|
350 |
190 |
290 |
500 |
460 |
428 |
26 |
4 |
16-23 |
16-20 |
|
400 |
216 |
310 |
565 |
515 |
482 |
26 |
4 |
16-25 |
16-22 |
|
450 |
222 |
330 |
615 |
565 |
582 |
26 |
4 |
20-25 |
20-22 |
|
500 |
229 |
350 |
670 |
620 |
585 |
28 |
4 |
20-25 |
20-22 |
|
600 |
267 |
390 |
780 |
725 |
685 |
28 |
5 |
20-30 |
20-27 |
|
700 |
292 |
430 |
895 |
840 |
800 |
30 |
5 |
24-30 |
24-27 |
|
800 |
318 |
470 |
1010 |
950 |
905 |
32 |
5 |
24-34 |
24-30 |
|
900 |
330 |
510 |
1110 |
1050 |
1005 |
34 |
5 |
28-34 |
28-30 |
|
1000 |
410 |
550 |
1220 |
1160 |
1115 |
34 |
5 |
28-34 |
28-30 |
|
1200 |
470 |
630 |
1450 |
1380 |
1325 |
38 |
5 |
32-41 |
32-36 |
GWXDF(3 6 9) 旋球閥 主要連接尺寸PN 1.6MPa
|
公稱通徑 DN(mm) |
L(mm) |
D1 |
D2 |
D3 |
C |
t |
Z-φd |
Z-M |
|
|
短 |
長 |
||||||||
|
50 |
108 |
150 |
160 |
125 |
100 |
16 |
3 |
4-18 |
4-16 |
|
65 |
112 |
170 |
180 |
145 |
120 |
18 |
3 |
4-18 |
4-16 |
|
80 |
114 |
180 |
195 |
160 |
135 |
20 |
3 |
8-18 |
8-16 |
|
100 |
127 |
190 |
215 |
180 |
155 |
20 |
3 |
8-18 |
8-16 |
|
125 |
140 |
200 |
245 |
210 |
185 |
22 |
3 |
8-18 |
8-16 |
|
150 |
140 |
210 |
280 |
240 |
210 |
24 |
3 |
8-18 |
8-16 |
|
200 |
152 |
230 |
335 |
295 |
265 |
26 |
3 |
8-23 |
8-20 |
|
250 |
165 |
250 |
405 |
335 |
320 |
30 |
3 |
12-23 |
12-20 |
|
300 |
178 |
270 |
460 |
410 |
375 |
30 |
4 |
12-25 |
12-22 |
|
350 |
190 |
290 |
520 |
470 |
435 |
34 |
4 |
12-25 |
12-22 |
|
400 |
216 |
310 |
580 |
525 |
485 |
36 |
4 |
16-30 |
16-27 |
|
450 |
222 |
330 |
640 |
585 |
545 |
40 |
4 |
20-30 |
20-27 |
|
500 |
229 |
350 |
705 |
650 |
608 |
44 |
4 |
20-34 |
20-30 |
|
600 |
267 |
390 |
840 |
770 |
718 |
48 |
5 |
20-41 |
20-36 |
|
700 |
292 |
430 |
910 |
840 |
788 |
50 |
5 |
24-41 |
24-36 |
|
800 |
318 |
470 |
1020 |
950 |
898 |
52 |
5 |
24-41 |
24-36 |
|
900 |
330 |
510 |
1120 |
1050 |
998 |
54 |
5 |
28-41 |
28-36 |
|
1000 |
410 |
550 |
1255 |
1170 |
1110 |
56 |
5 |
28-48 |
28-42 |
|
1200 |
470 |
630 |
1485 |
1390 |
1288 |
58 |
5 |
32-54 |
32-48 |
